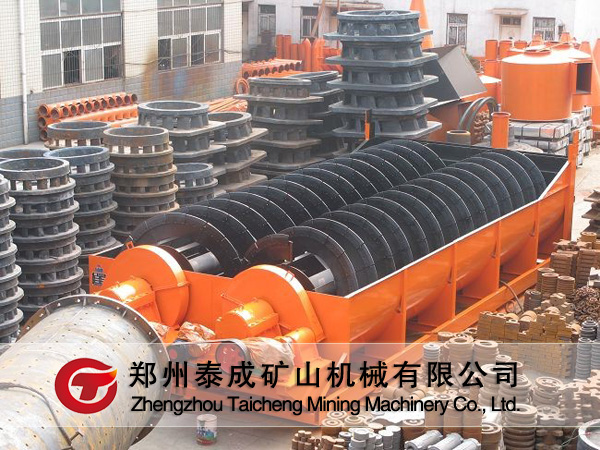

分級機主要有高堰式單螺旋和雙螺旋、沉沒式單螺旋和雙螺旋四種分級機。該分級機廣泛適用于選礦廠中與球磨機配成閉路循環程分程分流礦沙,或用在重力選礦廠中來分級礦砂和細泥,金屬選礦流程中對礦漿進行粒度分級,以及洗礦作業中的脫泥、脫水等作業。該分級機具有結構簡單、工作可靠、操作方便等特點。
分級機結構:分級機主要由傳動裝置、螺旋體、槽體、升降機構、下部支座(軸瓦)和排礦閥組成。
產品優勢
1、該設備技術先進,工藝簡單,特別適合于干法大、中型制砂生產線使用;
2、螺旋軸的入水頭、軸頭、采用生鐵套,操作可靠,洗選效果好;
3、底座采用槽鋼,機體采用鋼板焊接而成,質量好耐磨性高;
4、分級粒度細,可以滿足客戶的不同需求,返砂率高;
5、0.00--0.75mm石粉含量在2%-15%之間可調;
6、該分級機石粉質量易于控制,細度調整方便、靈活、可靠。
技術參數
型號 | 螺旋直徑(mm) | 螺旋轉速(r/min) | 水槽長度(mm ≤) | 電動機功率kw ≤ | 外形尺寸mm≤ | 機重t | |||
傳動用 | 升降用 | 長 | 寬 | 高 | ≤ | ||||
FG-3 | 300 | 12-30 | 3000 | 1.1 | ---- | 3850 | 490 | 1140 | 0.7 |
FG-5 | 500 | 8-12.5 | 4500 | 1.1 | ---- | 5430 | 680 | 1480 | 1.9 |
FG-7 | 750 | 6-10 | 5500 | 3 | ---- | 6720 | 980 | 1820 | 3.1 |
FG-10 | 1000 | 5-8 | 6500 | 5.5 | ---- | 7590 | 1240 | 2380 | 4.9 |
FC-10 | 8400 | 7.5 | 9600 | 1240 | 2680 | 6.2 | |||
FG-12 | 1200 | 4-6 | 6500 | 7.5 | 2.2 | 8180 | 1570 | 3110 | 8.5 |
FC-12 | 8400 | 7.5 | 2.2 | 10370 | 1540 | 3920 | 11.0 | ||
2FG-12 | 6500 | 15 | 4.4 | 8230 | 2790 | 3110 | 15.8 | ||
2Fc-12 | 8400 | 15 | 4.4 | 10370 | 2790 | 3920 | 17.6 | ||
FG-15 | 1500 | 4-6 | 8300 | 7.5 | 2.2 | 10410 | 1880 | 4080 | 12.5 |
FC-15 | 10500 | 7.5 | 2.2 | 12670 | 1820 | 4890 | 16.8 | ||
2FG-15 | 8300 | 15 | 4.4 | 10410 | 3390 | 4080 | 22.1 | ||
2FC-15 | 10500 | 15 | 4.4 | 12670 | 3370 | 4890 | 30.7 | ||
FG-20 | 2000 | 3.6-5.5 | 8400 | 11-15 | 3 | 10790 | 2530 | 4490 | 20.5 |
FC-20 | 12900 | 11-15 | 3 | 15610 | 2530 | 5340 | 28.5 | ||
2FG-20 | 8400 | 22-30 | 6 | 11000 | 4600 | 4490 | 35.5 | ||
2FC-20 | 12900 | 22-30 | 6 | 15760 | 4600 | 5640 | 48.7 | ||
FG-24 | 2400 | 3.67 | 9130 | 15 | 3 | 11650 | 2910 | 4970 | 26.8 |
FC-24 | 14130 | 18.5 | 4 | 16580 | 2930 | 7190 | 41.0 | ||
2FG-24 | 9130 | 30 | 6 | 12710 | 5430 | 5690 | 45.8 | ||
2FC-24 | 14130 | 37 | 8 | 17710 | 5430 | 8000 | 67.9 | ||
2FG-30 | 3000 | 3.2 | 12500 | 40 | 8 | 16020 | 6640 | 6350 | 73.0 |
2FC-30 | 14300 | --- | --- | 17091 | --- | 8680 | 84.8 |
注:技術參數如有變動,恕不另行通知。Any change of technical data shall not be advised additionally.
