烘干機主要用于選礦、建材、冶金、化工等部門烘干一定濕度或粒度的物料。主要是由臥式圓柱筒體、排氣管道、進料裝置、出料裝置、筒內螺旋裝置、清掃裝置、撥料板、引風裝置、傳動裝置、除塵設備與電控設備組成。
|
| ||||
|
|
|
|
|||
|
|
烘干機主要用于選礦、建材、冶金、化工等部門烘干一定濕度或粒度的物料。在烘干過程中，熱氣流從尾部向前運動，與物料充分接觸，通過熱傳導、對流、輻射傳熱量充分利用；將熱能直接傳遞給物料，使物料的水分在筒體內不斷被蒸發，入料口的引風裝置將大量的水分、濕氣流抽出，防止粉塵外排造成的二次污染；通過內螺旋攪拌、掃散、抄板，推進物料運動，完成整個烘干過程；逆流傳導脫濕，避免減少重復烘干程序。

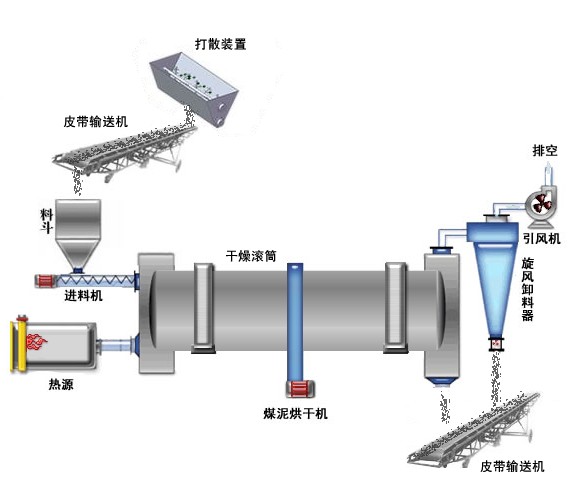

工作原理：
烘干機的熱源來自燃燒裝置，本烘干機采用順流式加熱方式。因此需要烘干的物料，從進料箱、進料溜進入筒體，即被螺旋抄板推向后。由于烘干機傾斜放置，物料一方面在重力和回轉作用下流向后端，另一方面物料被抄板反復抄起，帶至上端再不斷地?fù)P撒下來，使物料在筒內形成均勻的幕簾，充分與筒內的熱氣流進行熱交換，由于物料反復揚撒，所含的水分逐漸被烘干，從而達到烘干的目的。

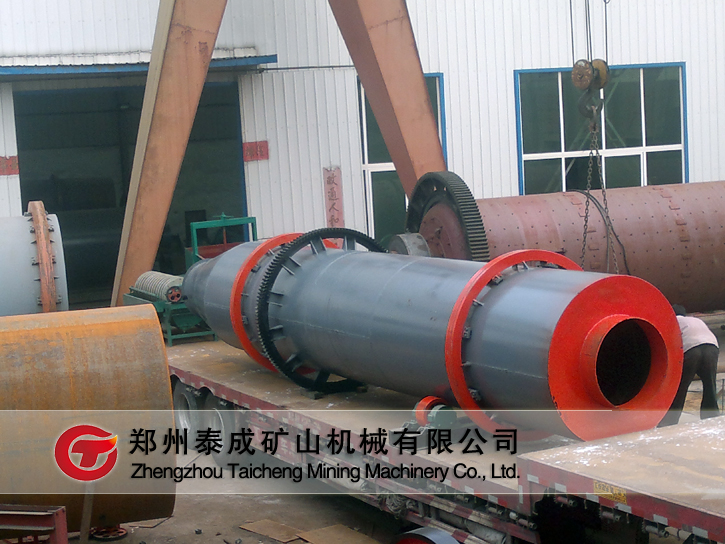

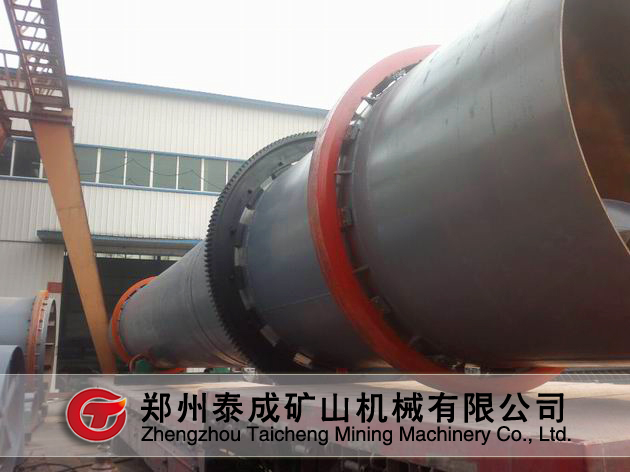

烘干機發貨現場：
|
型號 （mm） |
傾斜度（%） |
轉速 （r/min） |
進氣溫 （℃） |
功率 （kw） |
生產能力（t/h） |
重量 （t） |
|
Ф600x6000 |
3-5 |
3-8 |
≤700 |
3 |
0.5-1.5 |
2.9 |
|
Ф800x8000 |
3-5 |
3-8 |
≤700 |
4 |
0.8-2.0 |
3.5 |
|
Ф800x10000 |
3-5 |
3-8 |
≤700 |
4 |
0.8-2.5 |
4.5 |
|
Ф1000x10000 |
3-5 |
3-8 |
≤700 |
5.5 |
1.0-3.5 |
5.6 |
|
Ф1200x10000 |
3-5 |
3-8 |
≤700 |
7.5 |
1.8-5 |
14.5 |
|
Ф1200x12000 |
3-5 |
3-8 |
≤700 |
11 |
2-6 |
14.8 |
|
Ф1500x12000 |
3-5 |
2-6 |
≤800 |
15 |
3.5-9 |
17.8 |
|
Ф1800x12000 |
3-5 |
2-6 |
≤800 |
18 |
5-12 |
25 |
|
Ф2200x12000 |
3-5 |
1.5-6 |
≤800 |
18.5 |
6-15 |
33 |
|
Ф2200x18000 |
3-5 |
1.5-6 |
≤800 |
22 |
10-18 |
53.8 |
|
Ф2200x20000 |
3-5 |
1.5-6 |
≤800 |
30 |
12-20 |
56 |
|
Ф2400x20000 |
3-5 |
1.5-5 |
≤800 |
37 |
18-30 |
60 |
|
Ф3000x20000 |
3-5 |
1.5-5 |
≤800 |
55 |
25-35 |
78 |
|
Ф3000x25000 |
3-5 |
1.5-5 |
≤800 |
75 |
32-40 |
104.9 |
